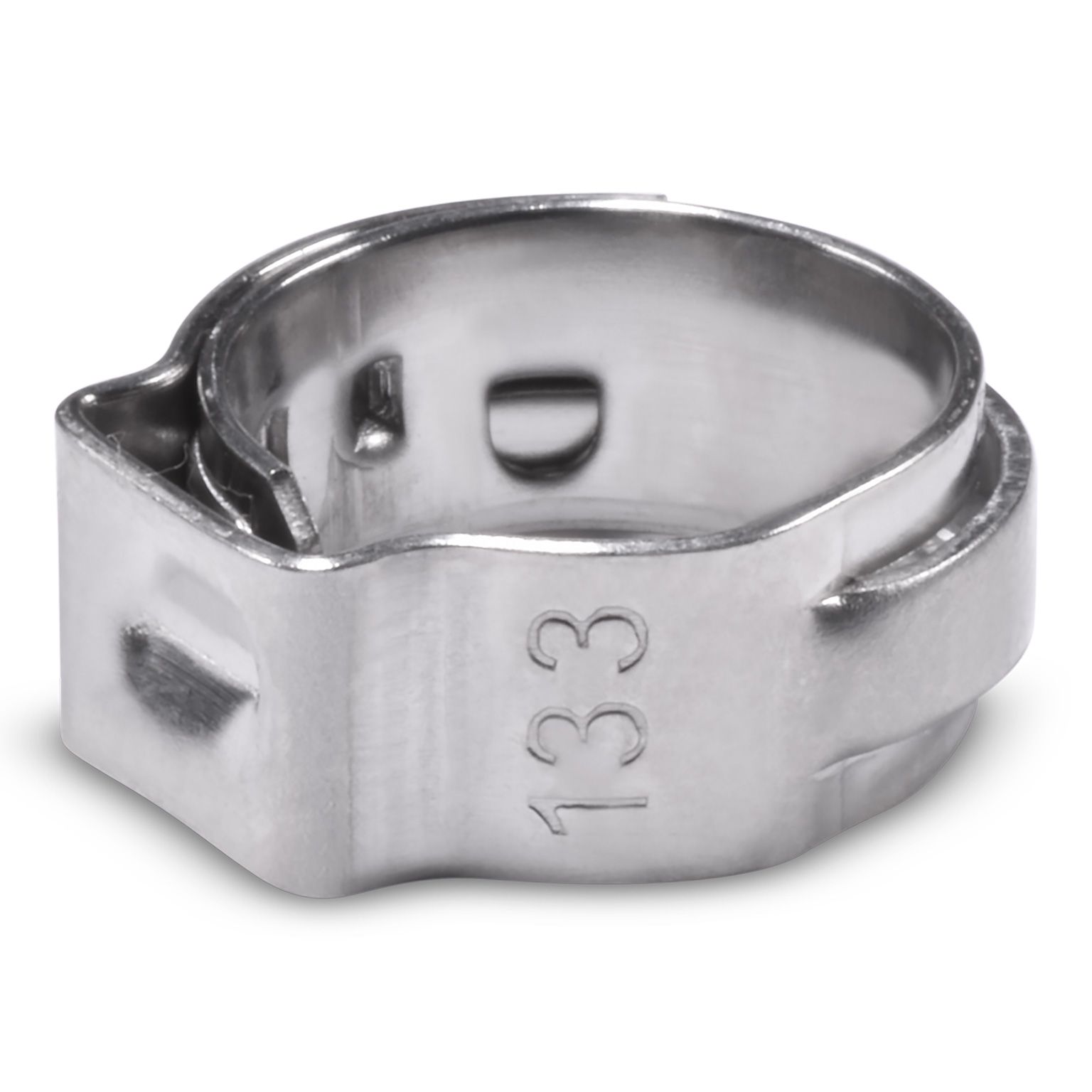

Single ear clamps – W4 Stainless steel

Single ear clamps are available in W4 (stainless steel).

Fast assembly, smooth inside band once once fitted, very good distribution of radial forces to ensure a good fit and seal.

Enquire Now

Description

Single ear clamps are available in W4 (stainless steel).

Fast assembly, smooth inside band once once fitted, very good distribution of radial forces to ensure a good fit and seal.

Please see table below for sizes available.

All measurements are in mm.

SIZES AVAILABLE
clamp size clamp size Band Band Thickness
minimum: maximum: width: W4
d D B S
6 7 5 0,5
7 8,7 5 0,5
7,3 9 5 0,5
7,8 9,5 5 0,5
8,3 10 5 0,5
8,8 10,5 5 0,5
9,2 10,9 5 0,5
9,4 11,9 7 0,6
9,6 11,3 7 0,6
9,8 12,3 7 0,6
10,3 12,8 7 0,6
10,8 13,3 7 0,6
11,3 13,8 7 0,6
11,5 14,0 7 0,6
12,0 14,5 7 0,6
12,3 14,8 7 0,6
12,8 15,3 7 0,6
13,2 15,7 7 0,6
13,7 16,2 7 0,6
14,1 16,6 7 0,6
14,3 16,8 7 0,6
14,5 17,0 7 0,6
14,5 17,8 7 0,6
14,8 18,0 7 0,6
15,0 17,5 7 0,6
15,3 18,5 7 0,6
16,0 19,2 7 0,6
16,6 19,8 7 0,6
17,8 21,0 7 0,6
19,4 22,6 7 0,6
20,3 23,5 7 0,6
20,9 24,1 7 0,6
22,4 25,6 7 0,6
23,9 27,1 7 0,6
25,4 28,6 7 0,6
26,9 30,1 7 0,6
27,6 30,8 7 0,6
28,4 31,6 7 0,6
29,9 33,1 7 0,6
31,4 34,5 7 0,6
32,9 42,5 7 0,6
39,3 42,5 7 0,6
40,8 44,0 7 0,6
65,5 67,3 7 0,6
66,3 69,5 7 0,6
